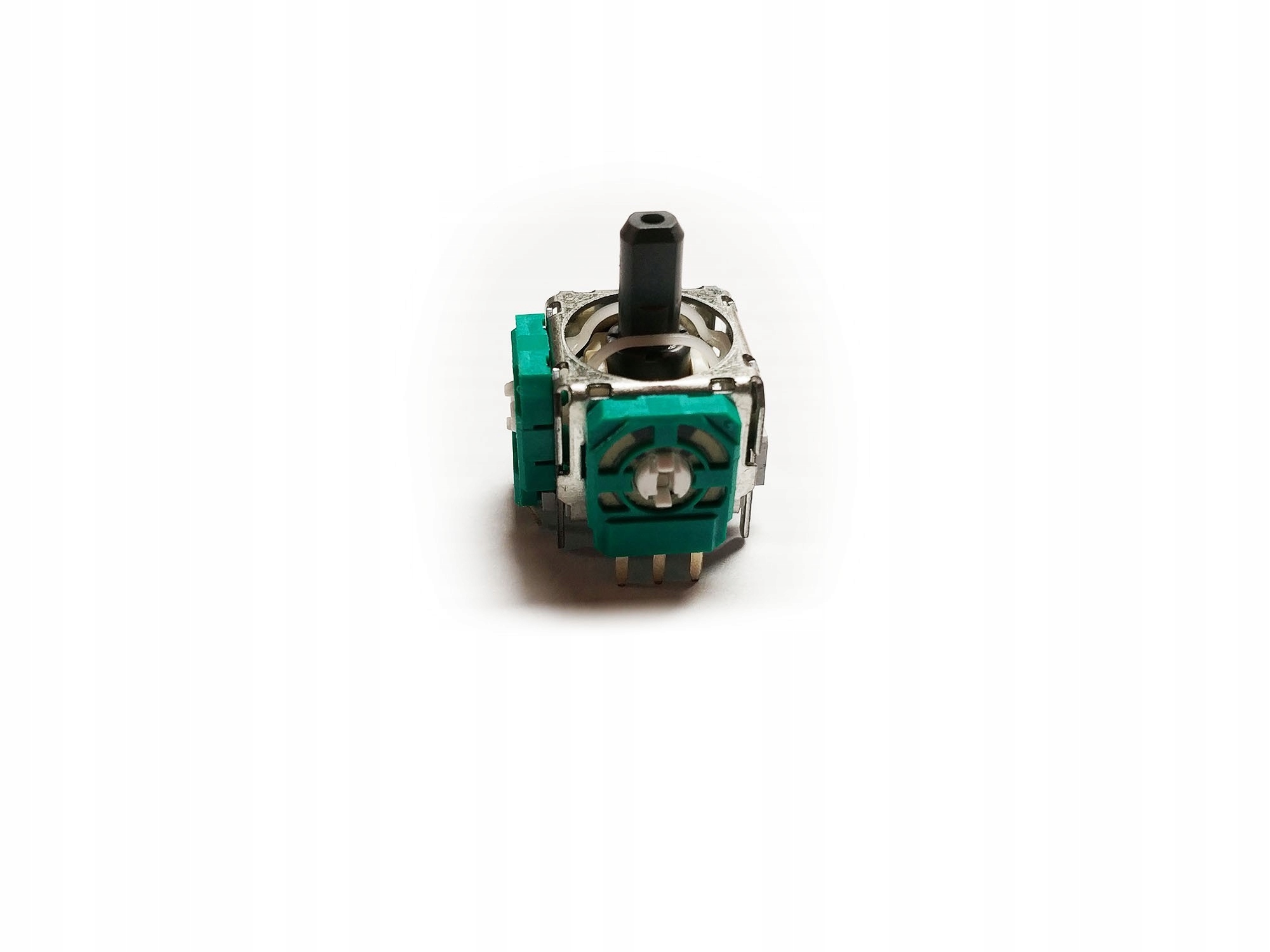

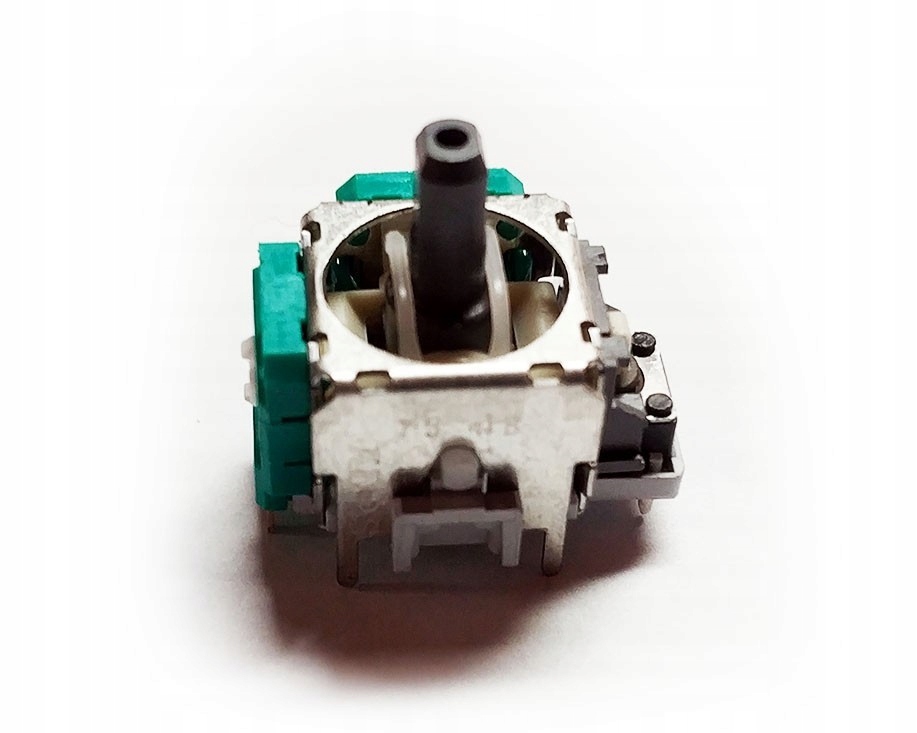

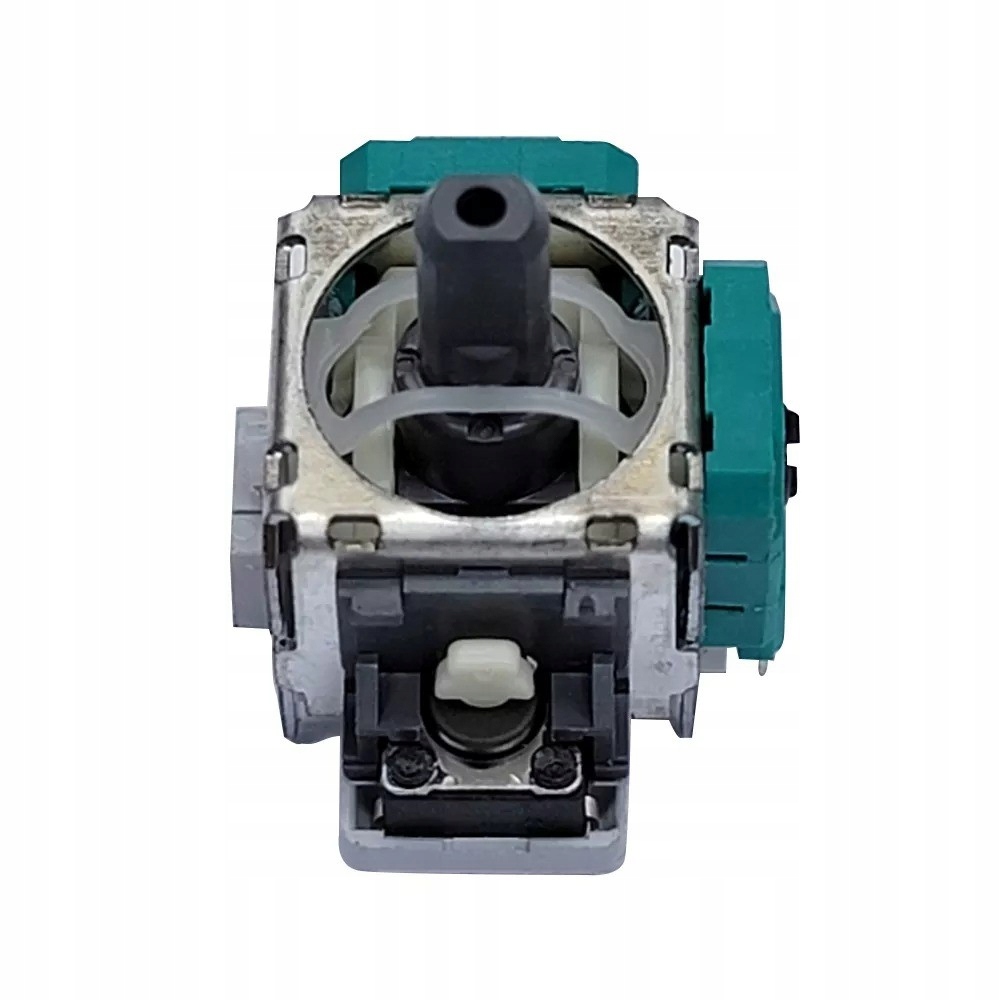

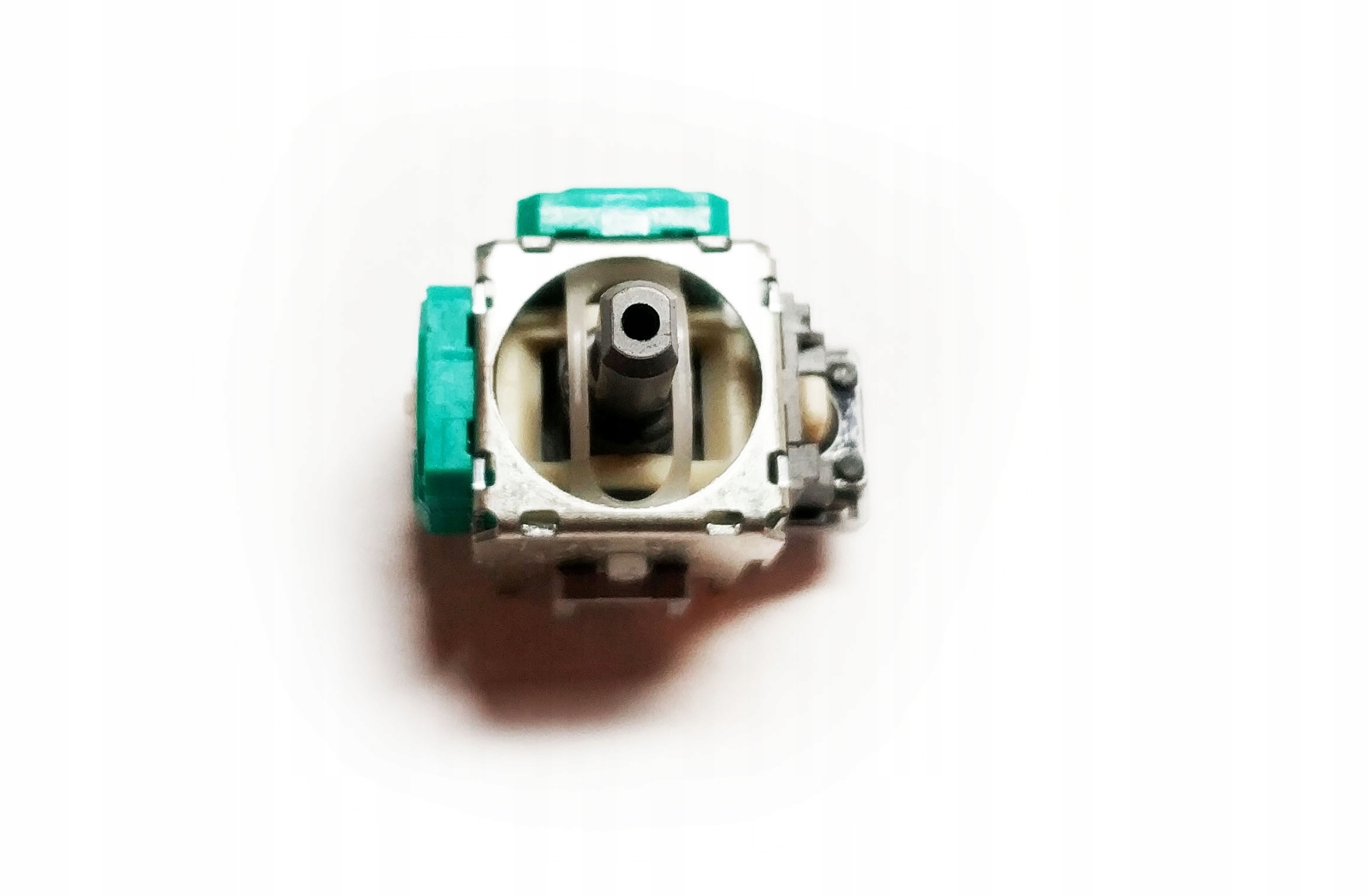

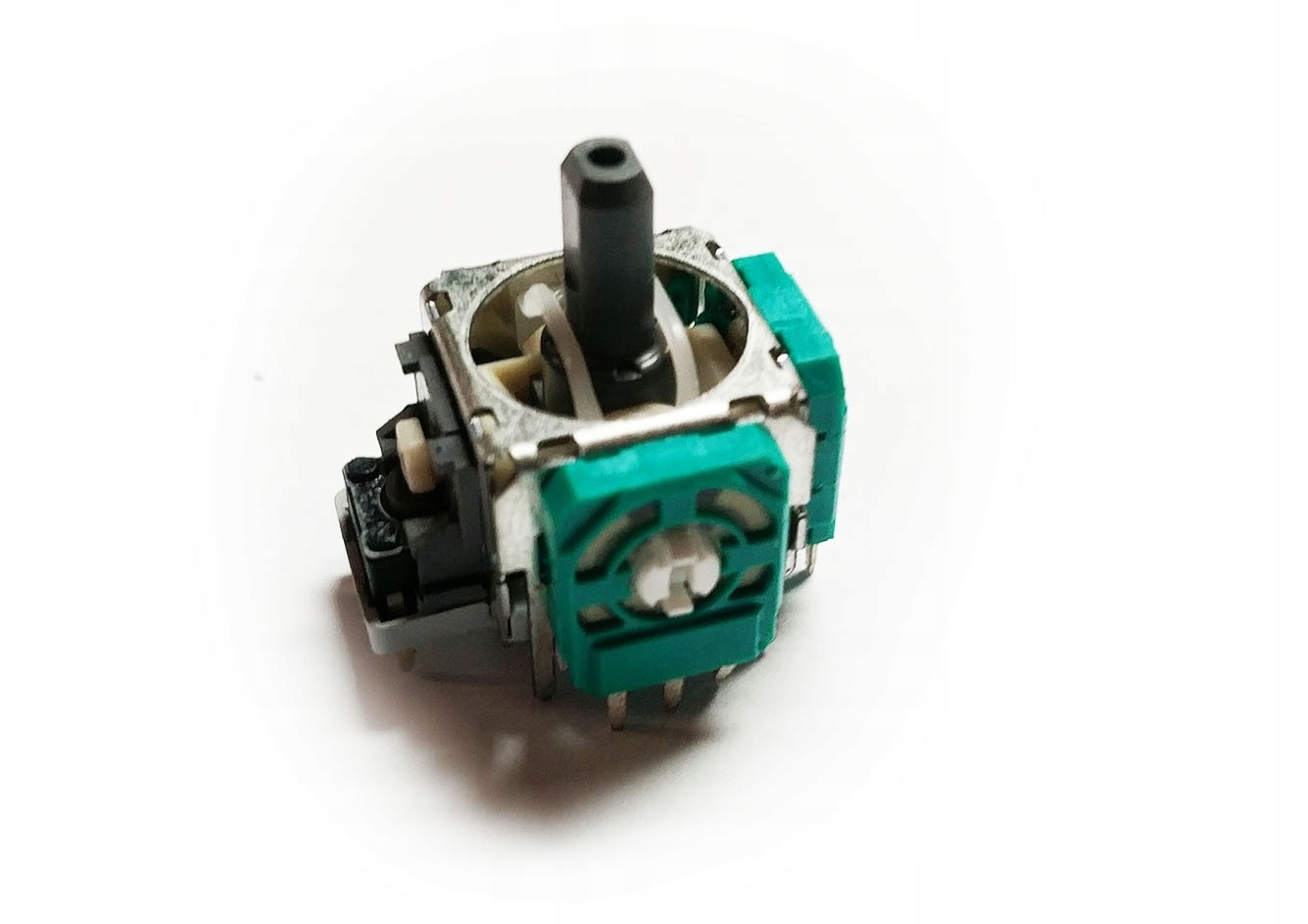

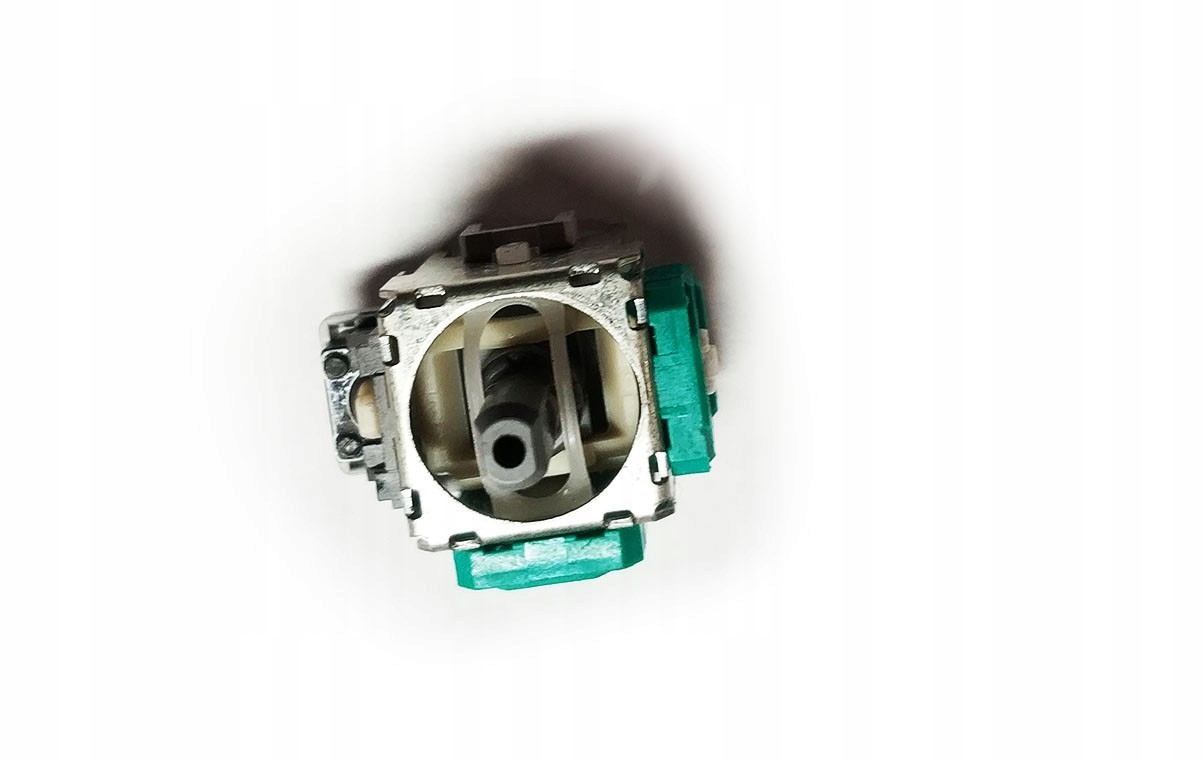

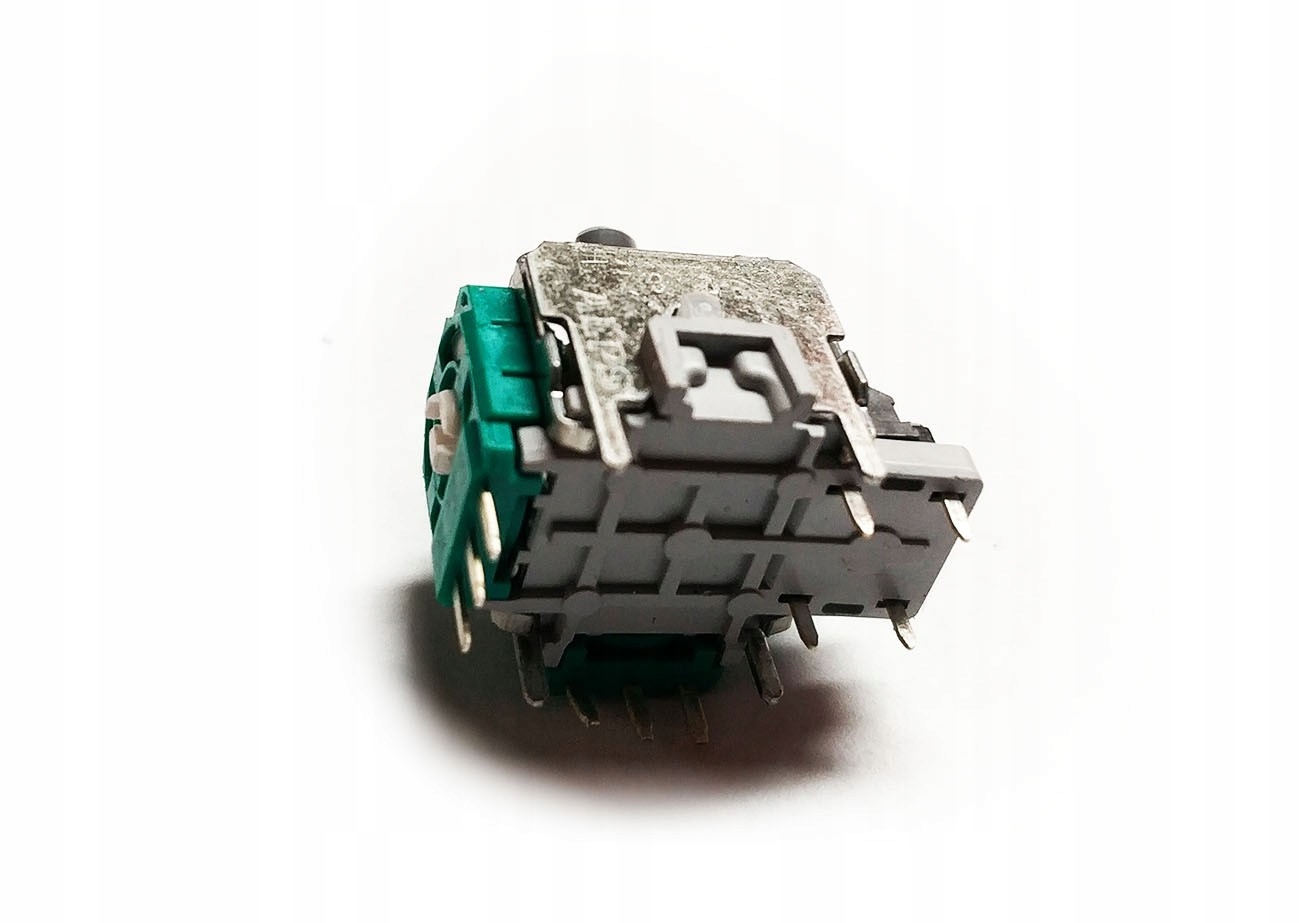

Oryginalny analog V12 ALPS Xbox Series Model 1914

Oryginalny analog V12 3D ALPS kontroler Xbox Series Model 1914

Wariant:

Wysokiej jakości oryginalny analog ALPS. Jeśli Twój pad samoczynnie działa w jedną ze stron, co możemy zaobserwować w grach, albo menu głównym konsoli, lub co gorsze nie działa w którymś kierunku powinieneś wymienić moduł

Cechy produktu:

• Oryginalny moduł ALPS, dokładnie taki sam jak w kontrolerze
• Rozmiar 13mm
• wersja V5 (jest to dokładnie taka sama wersja jak V12)

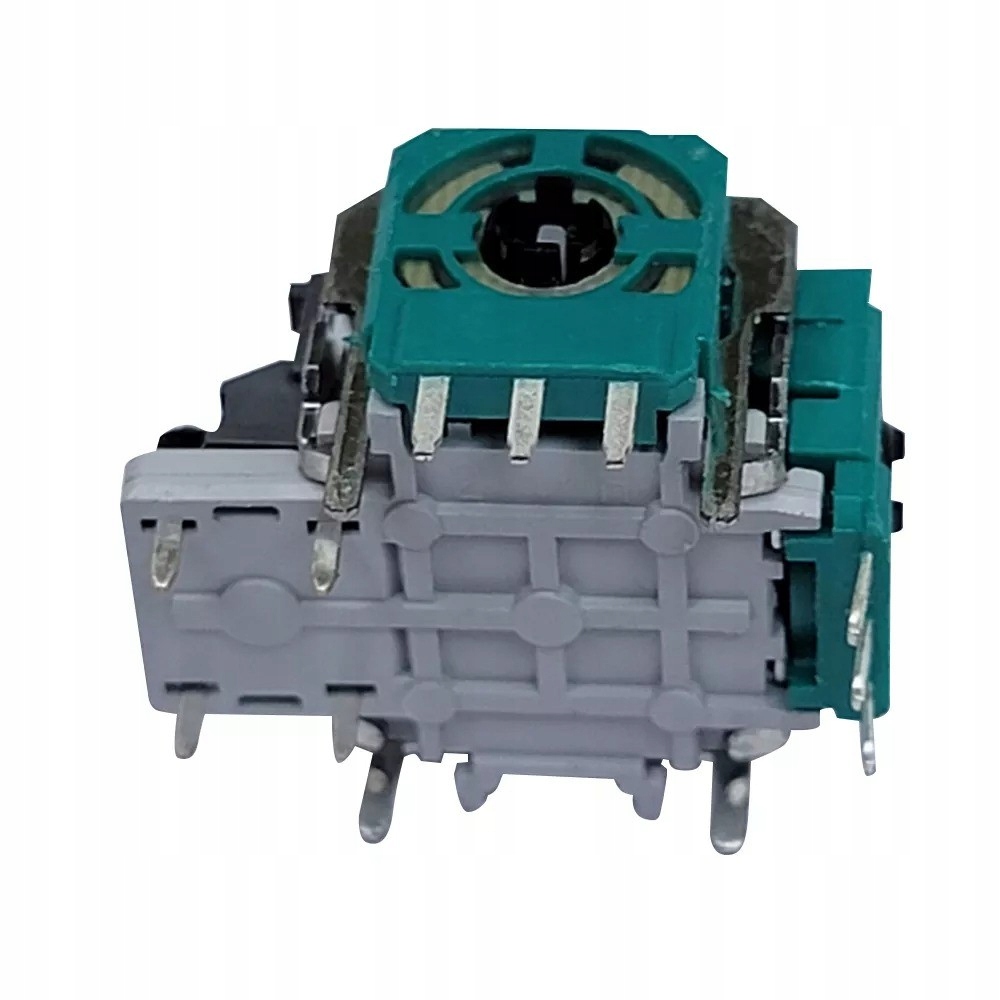

• rozstawienie PINów jest dokładnie takie samo
• należy stosować w przypadku uszkodzenia kontrolera
• do wymiany potrzebne są podstawowe umiejętności lutowania
• wymaga przylutowania 14 punktów
• analog pasuje do wszystkich wersji oryginalnych kontrolerów Microsoft Xbox Series Model 1914
• analog pasuje do wszystkich wersji oryginalnych kontrolerów Microsoft Xbox One Model 1537
• analog pasuje do wszystkich wersji oryginalnych kontrolerów Microsoft Xbox One Model 1697
• analog pasuje do wszystkich wersji oryginalnych kontrolerów Microsoft Xbox One Model 1708
• analog pasuje do wszystkich wersji oryginalnych kontrolerów Microsoft Xbox One Elite V1 Model 1698
• uniwersalny można stosować jako prawy lub lewy
• analog nie pasuje do oryginalnych kontrolerów Microsoft Xbox Series Elite V2 Model 1797

Zalecamy montaż:

• Kontroler Xbox One Model: 1537- analog V5
• Kontroler Xbox One Model: 1697- analog V5
• Kontroler Xbox One Model: 1708- analog V5
• Kontroler Xbox Series Model: 1914 - analog V12
• Kontroler Xbox Elite 1 Model 1698 - analog V5
• Kontroler Xbox Elite 2 Model 1797 - analog V11
• Kontroler Nintendo Switch PRO - analog V8
• Kontroler PS3 Dualshock 3 - analog V6, V10
• Kontroler PS4 Dualshock 4 V1 (bez dodatkowego lightbaru, płyty główne JDM-001,010,020,030) - analog V1 lub V7 (dobieramy wizualnie)
• Kontroler PS4 Dualshock 4 V2 (z dodatkowym lightbarem, płyty główne JDM-050,055,040) - analog V4 lub V7 (dobieramy wizualnie)
• Kontroler PS5 Dualsense - V13, V14
• Kontroler Razer Rajiu - V6
• Kontroler Scuff PS4 - V7 lub V4
• Zamienniki kontrolerów PS3, PS4, PS5, Xbox itd. - trzeba rozebrać i porównać wizualnie.

W przypadku kontrolerów SONY Dualshock 4 i Dualsense nie ma możliwości doboru analoga po modelu lub obudowie. Analogi dobieramy wizualnie (trzeba rozebrać pada)! Wybór ogranicza się przeważnie do V4 - pomarańczowy z potencjometrami 10k, V7 - zielono niebieski z potencjometrem 10k.

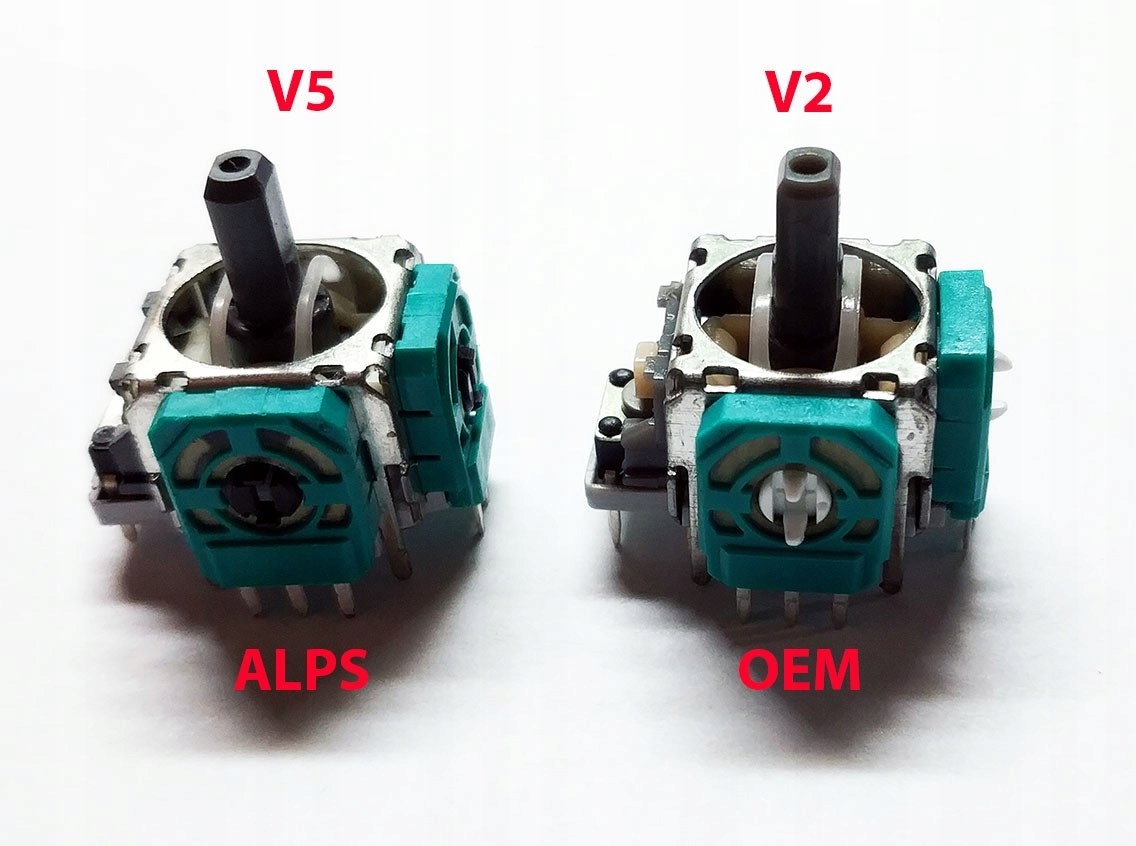

Różnice w analogach:

• V1-V3 - zamienniki OEM, posiadają większą martwą strefę, wszystkie posiadają wybity numer 3318
• V4 - oryginał Favor Union FJR10K występujący np. w padach z płytą główną JDM-050,040
• V5-V10 - oryginały ALPS, różnią się jedynie wizualnie, pod względem elektrycznym jest to dokładnie ten sam produkt.
• V11 - oryginał ALPS - Xbox Elite 2
• V12 - oryginał ALPS - stosowane w kontrolerach Xbox Series Model 1914
• V13 - oryginał ALPS, zastosowanie w kontrolerach Dualsense PlayStation PS5
• V14 - oryginał Favor Union 2,3KOhm, zastosowanie w kontrolerach Dualsense PlayStation PS5
• V15 - oryginał Favor Union FJM10K 10KOhm z metalowym cienkim trzpieniem
• V16 - zamiennik 10k

UWAGA! Analog może blokować się w skrajnych pozycjach i jest to normalne. Po wlutowaniu i złożeniu obudowy nigdy nie będzie się blokował. Analog składa się z 2 potencjometrów o rezystancji 10kOhm (2,3K w przypadku Dualsense) i tolerancji 20%.

Po wymianie analog sam skręca w jedną ze stron. Jak rozwiązać problem?

Jak wspomniałem powyżej analog to 2 potencjometry (kolorowy element z 3 nóżkami, można go odłączyć od obudowy) o rezystancji całkowitej 10kOhm i tolerancji 20%. Oznacza to, że w praktyce mają 9-11kOhm. Oba potencjometry działają jako dzielniki napięciowe. Jeśli po wymianie występuje odchylenie oznacza to, że został zamontowany analog o innych parametrach. Idealnym rozwiązaniem byłoby ponowne skalibrowanie pada, tak jak kalibruje się nowe analogi w JoyCon'ach Nintendo Switch. W związku z tym najprostszym rozwiązaniem jest lutowanie potencjometrów (tych z 3 nóżkami) do skutku, albo zmierzenie starego potencjometru i dobór możliwie jak najbardziej zbliżonego.

Kod EAN: 5903981914739
