Funkcja:

1. Konwertuj sygnał wejściowy komponentu CGA/EGA/VGA/YUV na sygnał wideo VGA.

2. Obsługuje wejście sygnału komponentowego CGA/EGA/VGA/YUV. Obsługuje wyjście VGA (640x480, 800x600, 1024x768, 1360x768).

3. Automatyczne skanowanie sygnału CGA/EGA/VGA (15 KHz, 24 KHz, 31 KHz). Automatyczne skanowanie sygnału komponentowego YUV (480i, 576i, 720i, 1080i, 480p, 576p, 720p, 1080p).

4. Menu ekranowe (angielski i chiński). Obsługuje kontrolę pozycji obrazu i kontrolę powiększenia obrazu.

5. Prawdziwie cyfrowy 24-bitowy konwerter A/D dla rzeczywistej konwersji 16,7 miliona kolorów. Obsługuje wszystkie typy monitorów VGA (CRT, LCD, PDP, projektor itp.).

Specyfikacja:

Moc wejściowa: DC 5 V ±0,5 V (2 A) P7 lub P9

Sygnał wejściowy:

CGA / EGA: 14,5 kHz ~ 16,5 kHz / 23,5 ~ 25,5 kHz / 30,5 ~ 32,5 kHz (automatyczne skanowanie) P3 lub P11 lub P10

RGBHV: 30,5 ~ 32,5 kHz (automatyczne skanowanie) P10 lub P11

VGA: 30,5 ~ 32,5 kHz (automatyczne skanowanie) P10 lub P11

Ypbpr: 480p, 576p, 720p, 1080p (automatyczne skanowanie) P2

Ycbcr: 480i, 576i, 720i, 1080i (automatyczne skanowanie) P2

Sygnał wyjściowy:

VGA: 640*480, 800*600, 1024*768, 1360*768 P4 i P13

Sterowanie użytkownika:

Przełącznik wejścia, powiększenie obrazu, powiększenie wejścia, pozycja obrazu, rozdzielczość wyjściowa, regulacja wzmocnienia R/G/B. PRZYCISK MENU R/G/B VR

Zielony kolor

Rozmiar: ok. 11,5 x 10,5 x 1,6 cm / 4,53 x 4,53 x 0,63 cala

Zielony kolor

Materiał: ABS

Waga opakowania: około 112g

Kontrola menu:

„MENU” otwórz menu OSD i wejdź.

„UP” w górę i zwiększaj.

„DOWN/AUTO” w dół i zmniejsz.

Naciśnij ten klawisz: automatyczne skanowanie sygnału CGA/EGA

Naciśnij ten przycisk przez 5 sekund i zwolnij: reset systemu (ta operacja jest nieważna po otwarciu menu OSD)

Sygnał wejściowy przełącznika „SW” Ypbpr/RGBS/RGBHV (ta operacja jest nieważna po otwarciu menu OSD).

„Clamp sp” i „Clamp” nie reguluj tego przycisku, chyba że monitor ma czarny element lub odbarwienie obrazu.

Aby uzyskać więcej kontroli funkcji, spójrz na OSD, aby działać.

Pakiet zawiera:

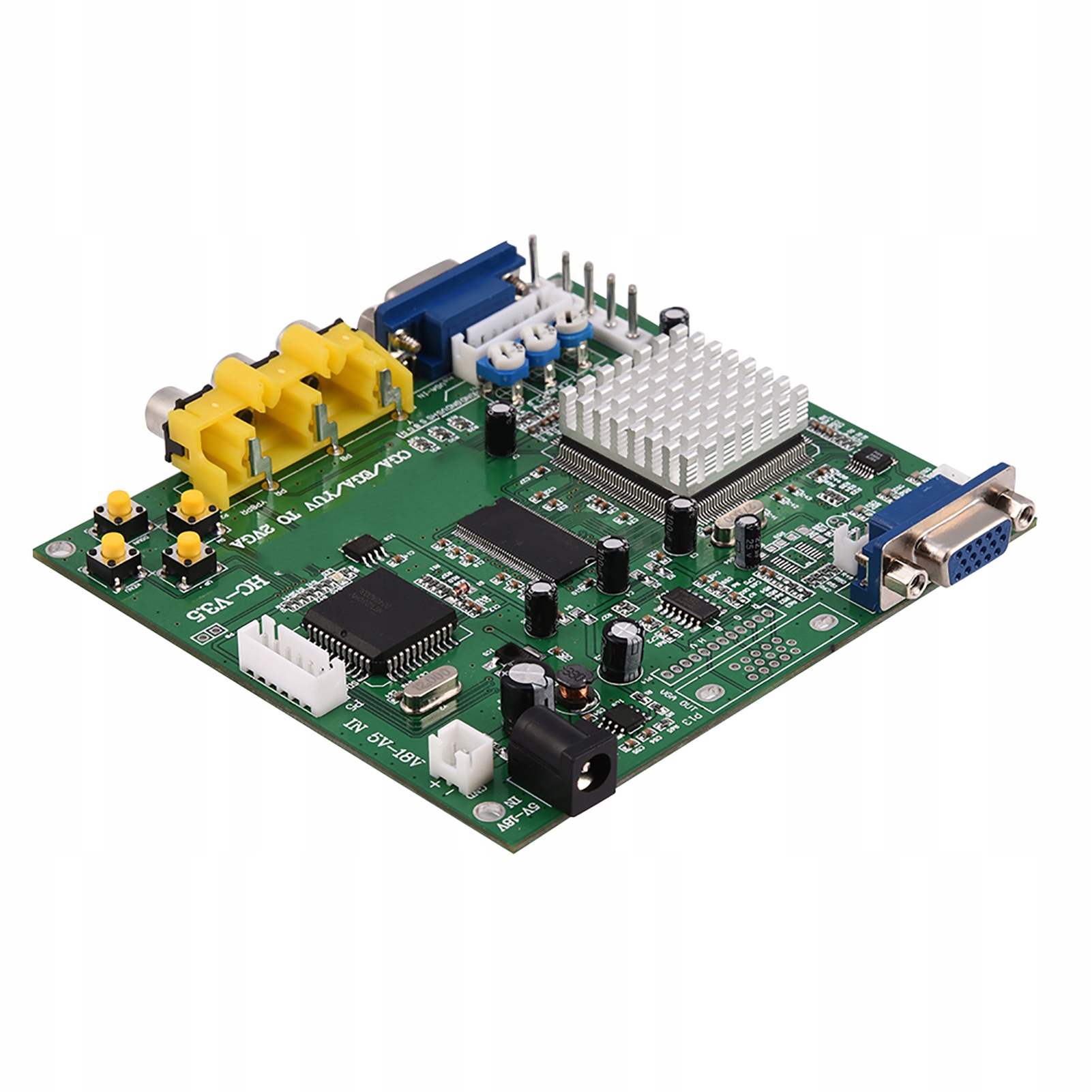

1 x płyta konwertera

1 x 6-pinowy przewód sygnałowy

1 x 2-pinowy przewód zasilający
